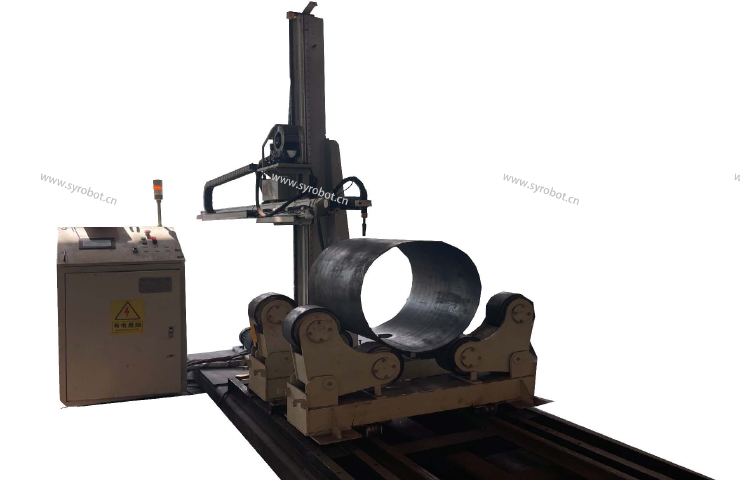

Машина для сварки прямых швов с приподнятым сиденьем
一、Описание продукта

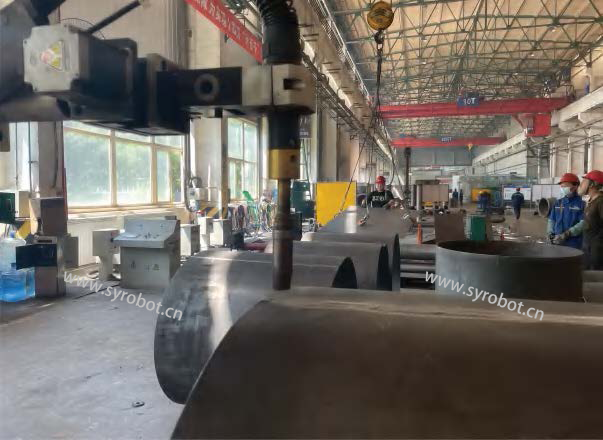

Цилиндрическая прямошовная сварочная машина используется для сварки длинного прямого шва тонкого листа, свернутого в цилиндр, оборудование может управляться с помощью пульта дистанционного управления, с автоматическим началом и завершением дуги.Оборудование может управляться с помощью пульта дистанционного управления, с автоматическим началом и завершением дуги, оснащено системой поворота горелки, функцией автоматического отслеживания шва и функцией поиска положения прямого шва при двухточечном обучении сварке. В то же время роликовая опора с сервоприводом в сочетании с сервомотором, приводящим в движение балку, может завершить сварку кольцевого шва.
二、Функциональное описание
（1）Может сваривать длинные прямые сварные швы, когда тонкие листы сворачиваются в цилиндры.；
（2）Балочная секция состоит из серводвигателя, планетарного редуктора, прецизионных шестерен и реечной передачи, которая управляется для перемещения вдоль направления сварного шва в соответствии с программой.
（3）Колонная часть состоит из серводвигателя, планетарного редуктора, прецизионной шестерни и стойки, регулировка начальной высоты в зависимости от внутреннего и внешнего сварочного шва регулировка начальной высоты в соответствии с внутренним и внешним сварочным швом, в соответствии с обратной связью по отслеживанию дуги, регулировка в реальном времени для регулировки высоты, со сваркой.
（4）Один комплект роликовых сервоприводов для вращения цилиндра позволяет сваривать внутренний и внешний прямой шов цилиндра; также может взаимодействовать с возвратно-поступательным движением поперечной балки для выполнения кольцевого шва. для завершения сварки кольцевого шва.
（5）Механизм поворота приводится в действие серводвигателем для управления шириной и частотой поворота, что позволяет реализовать сварку во время поворота;В соответствии с двухточечным позиционированием, регулировка положения сварочной горелки для завершения траектории обучения и общей сварки.
（6）Функция отслеживания шва при дуговой сварке подходит для сварки шва со скосом и филейного шва, она может реализовать одновременное отслеживание шва вверх и вниз, влево и вправо, чтобы обеспечить качество сварки длинного шва.
（7）Для выполнения плоского прямого сварного шва встык необходимо использовать двухточечный режим демонстрационной школы, функция отслеживания может достигать отслеживания вверх и вниз, а также вдоль демонстрационной траектории движения влево и вправо.
（8）Функция запуска и закрытия дуги одним нажатием.
（9）Система управления ПЛК завода поддерживает взаимодействие данных с MES-системой.

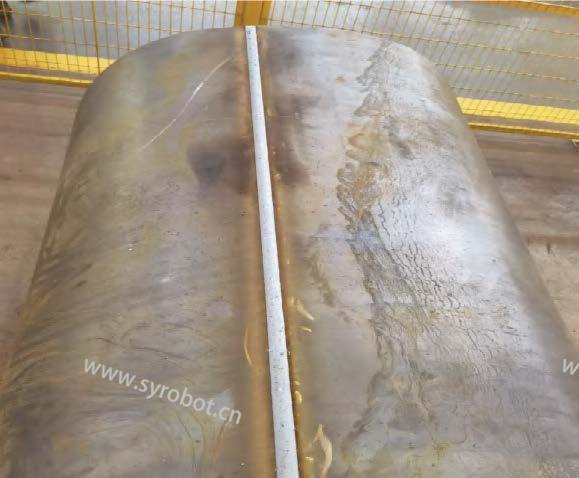

三、Сварочный эффект
| серийный номер | Название подпункта | запрос |
|---|---|---|
| 1 | Функция повторного преобразования заготовки | Нагрузка 1T, соответствует переключению внутреннего и внешнего прямого шва |
| 2 | Позиционирование сварного шва | Обеспечивают автоматическую идентификацию сварного шва и его отслеживание |
| 3 | Соответствие размеров заготовки | Диаметр стенки Φ350-Φ1800 мм, длина 400-2200 мм |
| 4 | функция осцилляции | Функция осциллирующей сварки |
| 5 | метод управления | Полуавтоматический режим работы, поиск начальной точки с помощью ручного управления, автоматическое точное позиционирование, автоматическое выполнение сварочной операции, автоматическая процедура окончательной сварки, настройка параметров сварочного процесса на одном экране. |
| 6 | инструктаж “старт-финиш | Возможна установка начальной и конечной точек сварки, автоматическое определение положения сварки. |
| 7 | Источники питания для сварки | Panasonic или эквивалент, с цифровым экраном для отображения параметров сварки. |
| 8 | Автоматическая роликовая стойка | Нагрузка 1Т, может достигать цилиндра вдоль оси свободного вращения, чтобы общая высота обрабатываемых деталей не превышала 2200 мм при размещении на |
| 9 | Функция слежения за факелом | Функция автоматического слежения за головкой резака (опция) |
