鋼結構橋梁 U型肋龍門焊接專機項目
一、項目背景：

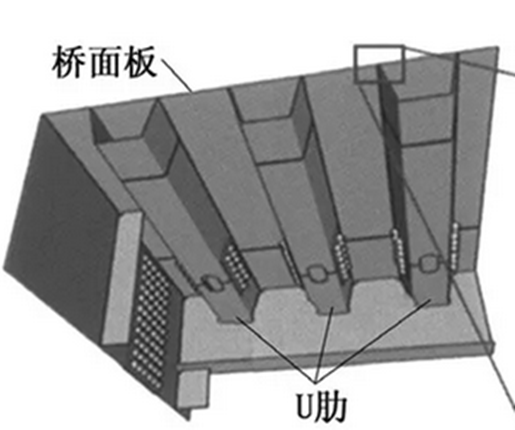

隨著大型鋼結構橋梁工程的日益增多，橋面U肋板單元的生產因其批量大、工期緊、成型及焊接質量要求高，實現自動化生產的必要性越發顯現。
二、客戶需求：

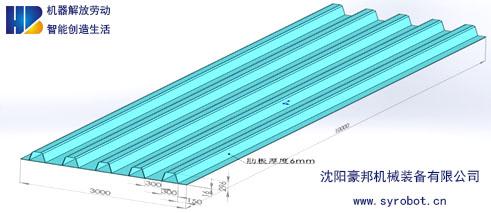

底板為10000×3000×16（20）mm規格鐵板，均勻焊接5個U型肋，肋板厚度為6mm、8mm。
三、解決方案
本方案為降低整體設備高度，方便維修保養以及更換焊絲，采用將焊接平臺整體放入地坑中，同時也能方便實時觀察設備在工作中的狀態以及焊接的情況。 設備為龍門框架，其上安裝有5組焊接裝置可依據需要焊接的位置，自由調節焊槍的位置，保證其焊接的準確性；焊絲桶放置在龍門架兩側，隨龍門架一起移動。

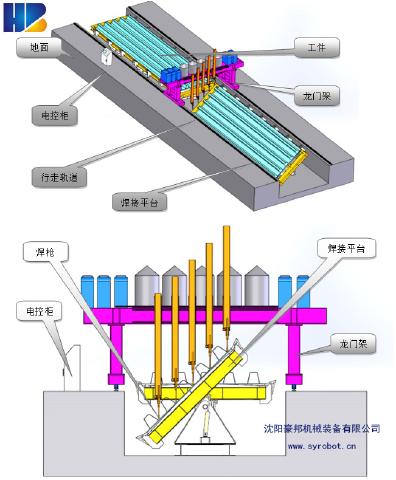

四、設備效果圖:

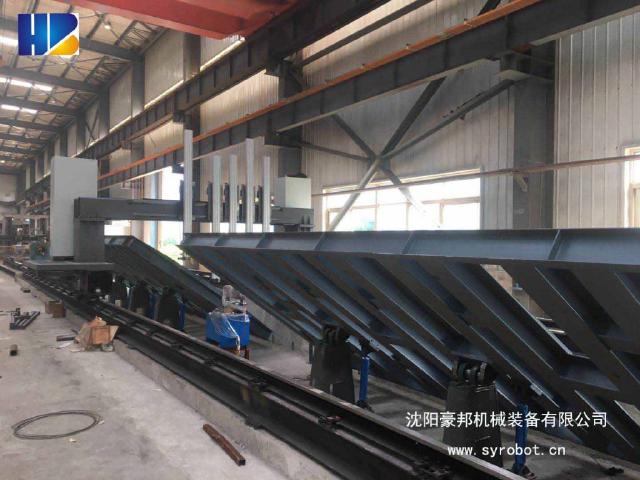

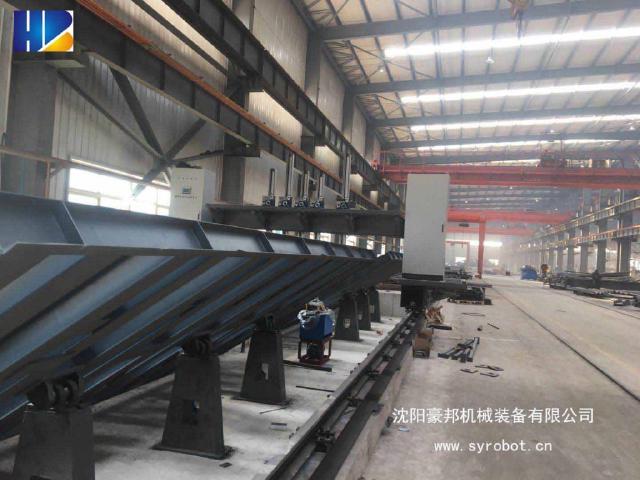

五、設備現場圖:
